Urgent problème clôture électrique

lipstyxxx

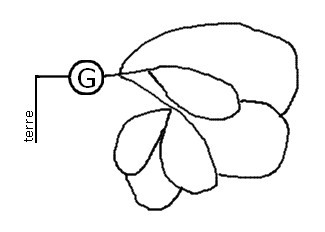

pas de court circuit tant que les deux pôles ne sont pas reliés, le courant ne circule pas :

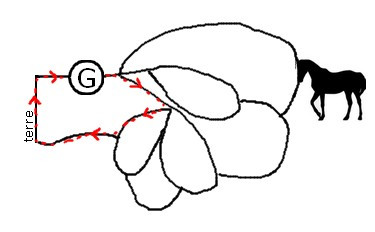

Court-circuit si un fil relie les deux pôles : le courant passe par le chemin fléché rouge, la clôture ne fonctionne plus :

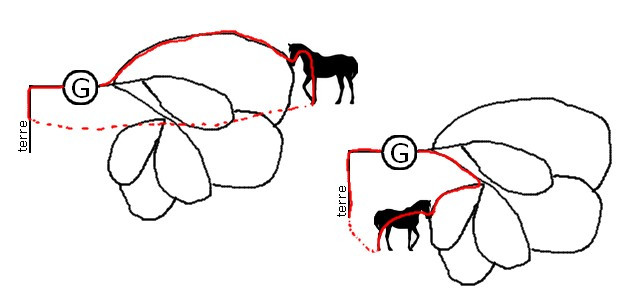

Sans court-circuit, lorsque le cheval touche, le courant choisit le chemin le plus court parmi les boucles pour rejoindre le cheval puis ainsi le deuxième pôle via le sol :

mllealys tu as la palme de la personne la plus patiente pour expliquer

geriko42 A une personne qui cherche à comprendre, aucun problème ! Par contre, une classe de 30 pré-ados survoltés, j'avoue que parfois je me demande ce qui m'a pris de choisir ce métier là ! xD

mllealys survoltés : le terme est de rigueur

geriko42 Je n'avais même pas remarqué ! Mais c'est vrai que certains ont clairement quelques neurones court-circuités !

mllealys Wahou merci !! Du coup quand tu dis que pour faire un court-circuit il faut relier les deux pôles, ça veut dire que ma clôture partirait du générateur et se terminerait... sur le piquet de terre ?
Enfin clairement d'après ton schéma j'en conclus que je me suis fait des cheveux blancs pour rien à tout calculer pour qu'il n'y ait jamais la moindre boucle (car pour moi ça revenait à ce que le courant ne circule pas dans la boucle car chemin parcouru pour rien). Dommage que je n'aie pas compris ça avant, mais mieux vaut tard que jamais !

lipstyxxx Oui voilà, directement au piquet de terre, ou plus souvent qu'un fil traine au sol, ou autre problème d'isolation qui ferait que passer à travers le cheval ne serait plus le seul chemin ni le plus facile pour le courant pour rejoindre la terre... Mais ça c'est valable qu'il y ait une boucle ou pas ! ;)

Le courant ne parcourt effectement pas du chemin "pour rien", mais ici la nuance était de savoir : Pour aller où ? Comme le cheval est normalement sensé être le seul "pont" entre la cloture et le sol, et donc le seul chemin qui permet de rejoindre le piquet de terre, peu importe finalement les boucles de la cloture et le chemin parcouru par le courant en amont : Le courant passera forcément par le cheval pour rejoindre le sol !

Sinon, maintenant que la question de base à été vite répondue, je me permet une incruste dans le sujet pour dire que je suis en train de bosser sur un "moniteur de clôture", c'est a dire un appareil qui se connecte entre la sortie de l’électrificateur et la terre, ou entre une partie de clôture à surveiller et la terre, et qui permet de suivre en permanence la tension sur celle-ci via une connexion wifi.

C'est du DIY et c'est surtout orienté pour les geeks qui s'y connaissent en informatique, qui savent paramétrer un routeur internet ou ce genre de chose (c'est pas excessivement compliqué, mais il faut s'y intéresser)
Et il faut bien sûr avoir une prise de courant et du wifi à proximité.

Au final c'est prévu pour communiquer avec une box domotique (genre Jeedom ou Home Assistant) pour pouvoir piloter et surveiller la clôture depuis la domotique.

Pour ceux qui connaissent c'est un peu comme la L.box de chez Lacmé, mais en beaucoup beaucoup moins "plug-and-play"

Est-ce que ça intéresse du monde ici ?
Si oui j'ouvrirais un post dans la partie "équipement" du forum pour expliquer comment construire ça.
