En fait, il n'y aura du bardage que du côté des flèches oranges, violettes et jaunes. Si on rajoute des plots "au milieu" de ces flèches pour soutenir le bardage, ça irait ?

Ok, je note alors pour les planches de coffrage, merci ! Et sinon, tu as quel pourcentage de pente ?

Edit : j'arrive pas à insérer de photo (hosting pics c'est pas bon pour ce forum ?)

Sinon moi j'ai 5 mètres devant sans plot au milieu, juste à chaque extrémité. Ma charpente est faite en rondins de poteaux EDF (les gros ronds qu'on voit au bord des routes) et en troncs d'acacia (il y en a des grands dans le pré, on en a coupé des droits ^^). Les piliers sont soit des poteaux EDF aussi, soit des traverses de chemins de fer.

Tous les piliers sont coulés dans des fondations béton (trou de 80cm-1m de profond environ). J'ai des piliers à chaque angle + en milieu de mur, et pas devant l'abri ce qui me fait une ouverture de 5m d'un seul tenant devant.

Points le plus bas de l'abri à 2m50-2m60, point le plus haut à 3m50 environ.

Je pense que ça irait pour le bardage. Apres, je n'ai jamais fait de structure "ouverte" donc je ne sais pas trop pour faire la toiture.

Faudrait surement faire une ceinture de planche en l'air . Un peu comme les 2 planches au dessus de mon entrée d'abri mais sur tout le tour. Voir même une double ceinture, une a l’extérieur et une a l’intérieur.

Et mettre de bon poteaux du coté sans bardage, histoire que ça tienne bien la toiture.

Tu as choisis quoi comme plaque? Le bac acier est increvable et a l'avantage d’être léger. En plus c'est increvable et en terme de prix, on reste dans le correct. Ici, on en trouve a 10€ le m².

En pourcentage de pente, j'ai pas beaucoup. Je crois que j'avais fait 20 cms (donc une hauteur de planche) sur 3m.
Ce qui fait 4% ou un truc du genre. C'est pas l’idéal mais j'ai pas de soucis vu qu'il n'y a ni arbre, ni beaucoup de neige.

J'aurais dû faire la pente sur 40cms (donc 2 hauteurs de planche) mais il faisait chaud et j'avais la flemme.

Au final, ça bouge pas alors je laisse ...

Je te remet l'image:

Merci !!

Voilà l'abri donc, avec explications 2 posts plus haut.

Maintenant on a ajouté un couloir en béton tout le devant pour pouvoir aller du parking (au fond de la photo) à la cabane en restant au sec l'hiver

La toile verte au fond c'est la réserve à foin, mur à mi hauteur devant comme ça en hiver on enlève la toile et les chevaux mangent directement dans la réserve.

A côté c'est le box qui sert de sellerie pour l'instant

Et on voit pas mais ce qu'il y a à gauche de la photo contre le mur extérieur, on a 2 tonnes à eau pour récupérer l'eau de pluie

(je remercie chaleureusement le cousin de mon chéri qui est charpentier et qui a fait le plan de l'abri et de la charpente générale selon ce que j'essayais de lui expliquer ^^)

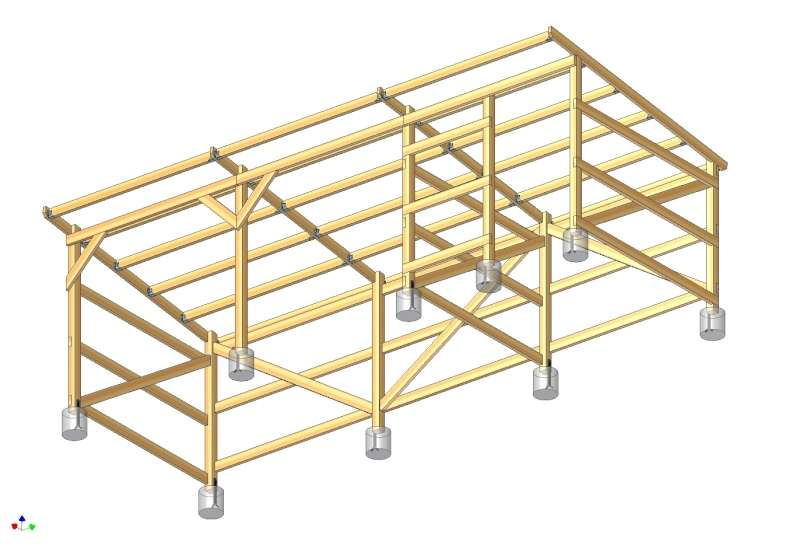

Je pensais faire comme sur ce plan sinon, une panne en travers qui irait du bas d'un plot jusqu'à en haut de la charpente (pour les trois parties bardées).
=>

On a pensé aux rondins de poteaux EDF mais dur d'en trouver par ici actuellement. J'ai bien pensé en récupérer des tous neufs lorsqu'ils ont rallongé une ligne mais ce n'est pas très conseillé apparemment ^^ Pareil pour les troncs d’acacias, on en a coupé une semaine avant que l'idée de fabriquer un abris ne me vienne ! Résultat, ils étaient déjà débités =/ Du coup on va opter pour des poteaux carrés en douglas (je crois, enfin l'essence de pin la plus solide qu'on puisse trouver sur le marché) qui seront déjà traités. On pensait à du 200x200mm en taille, voir un petit peu moins mais pas en dessous de 180x180mm. Ces poteaux seront fixés aux plots (buses cimentées au sol et à l'intérieur) à l'aide de platines visées dans le ciment et dans le poteau. On n'a pas coulé les poteaux dans le ciment comme toi Luludoudou3 car il y a un risque de pourriture de la base à cause de l'humidité et de l'eau qui rentre. Tu n'as pas rencontré ça pour le moment ? Et où est-ce que tu as trouvé des traverses aussi longues ? Et pour le sol cimenté, c'est sur quelle épaisseur environ ?

Ensuite, je pensais fermer à moitié aux flèches rouge et verte, de 1,20 à 1,35 de haut suivant la hauteur des planches pour le bardage, ça permettrait de tenir l'abris je pense. Comme pour les faces pleines, je mettrais une panne en travers pour tenir le bardage.

Pour le toit, on a choisi du bac acier aussi, peint pour éviter qu'il ne s’abîme trop rapidement. J'ai vu des offres d'occasion sur Leb*****n, j'irais voir ça du coup. Quelle distance entre les chevrons par contre ? Je suppose que ça dépend de la longueur de la tôle ?

Pour la pente, j'avais calculé 2.50m aux poteaux les plus plus bas et 2.70m aux plus haut, ça me fait une pente de 5.7%. Ça coule bien l'eau pour toi Lenahaha avec 4% ?



En tout cas, merci beaucoup pour votre aide

Non pas de souci de poteau pourri pour l'instant, la plupart ce sont des traverses sncf donc traitées pour ça. Au pire tu les trempes dans de l'huile de vidange, ça empêche de pourrir.
Les traverses pour les trouver j'ai de la famille à la sncf ;)
La dalle ya environ 15cm d'épais je crois, ça dépend des endroits car le sol n'est pas vraiment plat
